Sur les groupes de vitriers et de miroitiers, une question revient sans cesse : « comment transporter mes vitres sans les casser ni me blesser ? ». Les réponses tournent vite au bricolage — une couverture, deux tasseaux, une sangle en travers. Or le verre ne pardonne pas l’à-peu-près : une plaque de double vitrage de 1,5 m² pèse facilement 40 à 50 kg, se fissure sous les vibrations si elle est mal calée, et transforme le moindre freinage brusque en accident. Ce guide décrit, poste par poste, comment aménager un fourgon de vitrier pour transporter vitrages, miroirs et double vitrage en sécurité — du chevalet à l’arrimage.
Pourquoi le verre ne se transporte pas comme une charge ordinaire
Une plaque de verre a une particularité mécanique que tout vitrier connaît : elle est très résistante sur la tranche, très fragile à plat. Posée horizontalement, elle fléchit sous son propre poids et casse net à la première vibration de la route. Debout, appuyée sur son chant, elle encaisse au contraire des efforts considérables. C’est toute la logique du transport du verre : on charge sur chant, on ne charge jamais à plat.
Trois contraintes structurent l’aménagement d’un fourgon vitrier :
- Le poids. Le verre est dense (environ 2,5 kg par m² et par millimètre d’épaisseur). Un simple vitrage 4 mm de 2 m² pèse déjà une vingtaine de kilos ; un double vitrage ou un miroir épais grimpe vite au-delà de 40 kg. La manutention à mains nues est à proscrire.
- La fragilité aux vibrations. Ce n’est pas le choc frontal qui casse le plus de vitres, ce sont les micro-vibrations continues d’un trajet mal calé. Une plaque qui « travaille » contre une arête métallique finit par s’ébrécher puis se fendre.
- Les arêtes coupantes. Une plaque non ébavurée coupe comme un rasoir. Le risque de coupure grave à la manutention est le premier accident du métier : gants anti-coupure, protection des chants et manipulation à la ventouse ne sont pas des options.
Conclusion pratique : un fourgon de vitrier n’a pas besoin d’un aménagement « atelier » classique, mais d’un poste de transport dédié au verre, pensé autour d’un support incliné et d’un arrimage sérieux.
Le chevalet à vitrage : la pièce maîtresse de l’aménagement
Le cœur d’un fourgon vitrier, c’est le chevalet à vitrage (ou rack à verre). Il maintient les plaques quasi verticales, très légèrement inclinées de quelques degrés vers l’appui, de sorte que le poids repose sur le chant et que la plaque plaque contre le dossier au lieu de basculer. Trois familles coexistent :
| Type de rack | Principe | Atouts | Limites / usage |
|---|---|---|---|
| Rack intérieur en « A » (A-frame) | Deux pans inclinés dos à dos, fixés au plancher du fourgon | Charge des deux côtés, verre à l’abri des intempéries et du vol, protégé du soleil | Occupe le volume utile ; à réserver au fourgon dédié verre |
| Rack latéral intérieur (contre-paroi) | Un seul pan incliné contre le flanc du fourgon | Libère le centre pour l’outillage, calage simple | Capacité moindre, à équilibrer avec le reste du chargement |
| Chevalet / porte-verre extérieur | Support incliné fixé sur la carrosserie ou la galerie | Grandes plaques hors gabarit intérieur, chargement facile | Verre exposé (intempéries, projections, vol) ; saillie contrôlée au CT |
Quel que soit le modèle, trois règles de conception ne se négocient pas :
- Un appui bois ou caoutchouc sur le chant. Le verre ne doit jamais reposer sur du métal nu : une bande de bois tendre, de feutre ou de caoutchouc sous la tranche absorbe les vibrations et évite l’amorce de casse.
- Un dossier plein et lisse. La face qui reçoit la plaque doit être plane et rembourrée (moquette, mousse), sans vis saillante ni angle vif.
- Une fixation au plancher, pas un rack posé. Le chevalet lui-même doit être boulonné au fourgon. Un rack simplement calé devient un projectile de plusieurs dizaines de kilos au freinage — exactement le type de saillie et de charge non maîtrisée qu’un contrôle technique durci n’ignore plus.
Ventouses, calage et protection : la manutention sans casse ni coupure

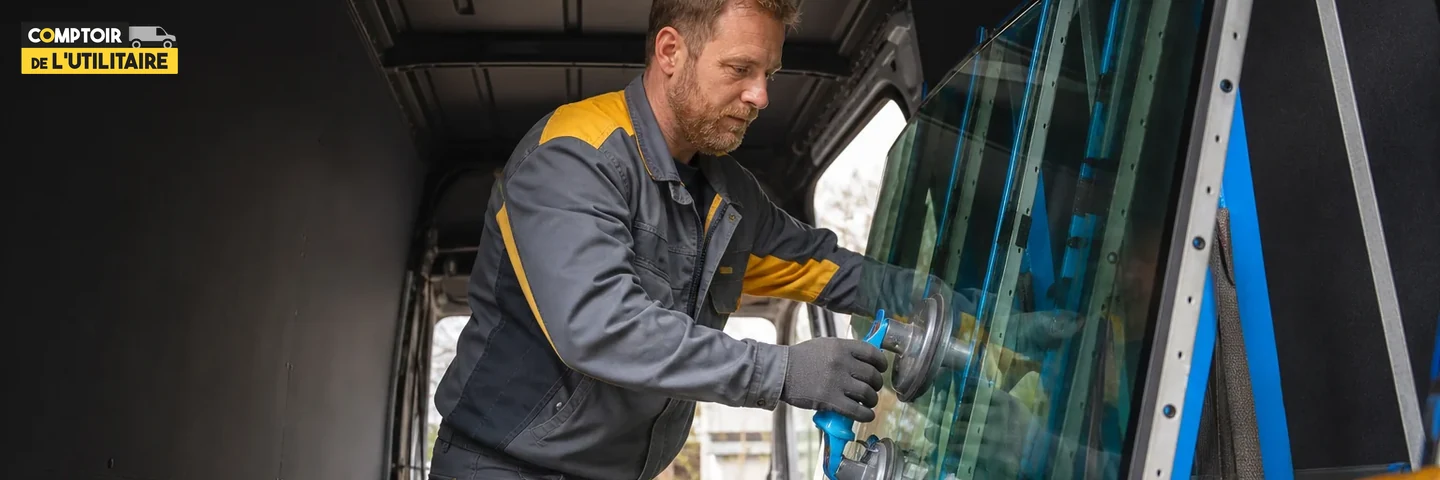

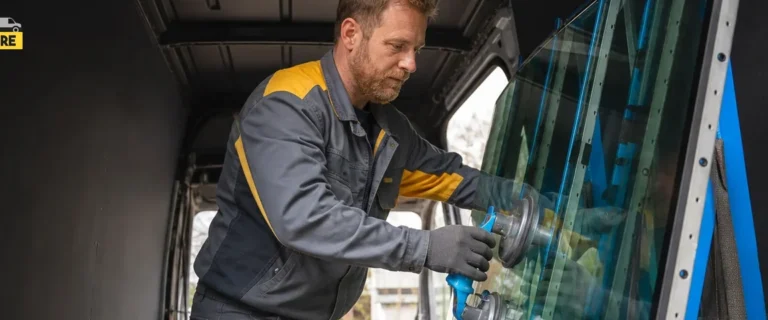

Charger une grande plaque à mains nues est le meilleur moyen de la casser et de se couper. L’outil de référence du vitrier est la ventouse à levier : appliquée sur la face lisse du verre, elle offre une prise franche et déplace la charge sans toucher les chants. Une ventouse simple porte couramment plusieurs dizaines de kilos ; pour les grandes plaques, on travaille à deux ventouses ou à deux opérateurs, chacun sur une poignée.
Autour de la ventouse, quelques accessoires de calage font la différence entre un chargement propre et une plaque qui se balade :
- Un sol antidérapant. Un tapis caoutchouc ou un revêtement antidérapant au pied du rack empêche la plaque de glisser latéralement quand le fourgon tourne.
- Des cornières et protège-angles. Ils coiffent les arêtes exposées : ils protègent le verre des éclats et l’opérateur des coupures.
- Des intercalaires. Entre deux plaques transportées ensemble, une bande de liège, de mousse ou des pastilles séparatrices évitent le contact verre-contre-verre, source de rayures et d’amorces de fissure.
- Un rangement pour le petit matériel. Mastic, cales, pointes, outils à main : une étagère pour utilitaire par modèle de fourgon garde tout à sa place, loin des plaques, et libère l’espace autour du chevalet.
Arrimer le verre selon la norme NF EN 12195-1
Un chevalet, aussi solide soit-il, ne suffit pas : la plaque doit être rendue solidaire du rack, et le rack solidaire du fourgon. C’est l’objet de l’arrimage, encadré en Europe par la norme NF EN 12195-1. Elle fixe les efforts que le dispositif doit encaisser : jusqu’à 0,8 fois le poids de la charge vers l’avant (freinage) et 0,5 fois vers l’arrière et sur les côtés (accélération, virages). Autrement dit, une plaque de 50 kg peut « peser » 40 kg de poussée vers l’avant en freinage d’urgence : sans sangle, rien ne la retient.
Le Code de la route impose par ailleurs, via son article R312-19, que « toutes précautions utiles » soient prises pour que le chargement ne puisse causer dommage ou danger — un chargement mal arrimé expose à une contravention et à l’immobilisation du véhicule. Concrètement, pour du vitrage :
| Matériel | Caractéristiques | Rôle sur le verre |
|---|---|---|
| Sangle d’arrimage | Polyester, 5 m, résistance 800 kg, certifiée TÜV Rheinland | Plaque en travers du rack : maintient la plaque plaquée contre le dossier |
| Sangle à cliquet | 3 m, résistance 500 kg, tension réglable au cliquet | Tension précise et progressive, sans surcontraindre le verre |
| Protège-angles / fourreaux | Coiffent chant et arêtes sous la sangle | Répartissent la pression, évitent que la sangle marque ou fende le verre |
La bonne pratique du transport de verre en découle : plaque sur chant, appuyée sur le rack, sanglée en travers avec un protège-angle sous la sangle, tension au cliquet pour doser l’effort sans écraser le vitrage. On tend fermement, jamais brutalement : une sangle sur-tensionnée peut amorcer une casse aussi sûrement qu’une plaque qui ballotte. Toutes ces sangles se retrouvent au rayon accessoires pour utilitaire.
La sécurité du vitrier : coupures, charges lourdes et TMS
Le guide de sécurité de l’INRS consacré au métier de miroitier-vitrier est sans ambiguïté : les risques dominants sont les coupures graves par le verre, les troubles musculo-squelettiques (TMS) liés à la manipulation de plaques lourdes, et les chutes. Un fourgon bien aménagé est la première ligne de prévention :
- Limiter le port à bras. Un rack à la bonne hauteur, une ventouse et, pour les gros chantiers, un chariot de manutention réduisent les efforts de dos. C’est autant de casse évitée que de TMS en moins.
- Bannir les arêtes vives partout. Sur le verre (protège-angles) comme sur l’aménagement lui-même : pas de tôle coupante, pas de vis saillante à hauteur de main dans la zone de chargement.
- Gants et chaussures adaptés. Gants anti-coupure de niveau élevé et chaussures de sécurité : la manutention de plaques ne se fait pas à mains nues.
- Un chargement stable, toujours. Une plaque qui bascule dans le fourgon à l’ouverture des portes est un accident classique. Le duo rack incliné + arrimage garantit qu’à l’ouverture, rien ne tombe.
Équiper son fourgon de vitrier au Comptoir de l’Utilitaire
Un fourgon de vitrier efficace combine un support incliné dédié au verre et un arrimage aux normes — le reste s’organise autour. Pour la partie transport et sécurisation de la charge, le Comptoir de l’Utilitaire propose l’essentiel : sangles d’arrimage et sangles à cliquet certifiées TÜV pour maintenir les plaques sur chant, étagères par modèle de fourgon pour le petit matériel et les outils à main, et l’ensemble du rayon accessoires pour utilitaire (tapis antidérapants, protections, rangement).
Pour la logique d’ensemble — zones de chargement, protection du plancher, choix des rangements —, notre guide aménager l’intérieur d’un fourgon pose les bases valables pour tous les métiers. Et si vous équipez un utilitaire pour un autre corps de métier, la même méthode s’applique : voyez par exemple comment aménager un fourgon de plombier, où tubes et raccords remplacent les plaques, mais où la logique de zones, de calage et d’arrimage reste identique.
Un conseil de fin : quel que soit votre budget, ne transigez jamais sur deux points — la fixation du rack au plancher et la qualité des sangles. C’est là que se joue la différence entre un fourgon qui transporte du verre pendant dix ans sans casse et un aménagement qui coûte une plaque à chaque freinage un peu vif.
FAQ – Aménager un fourgon de vitrier
Faut-il transporter les vitres à plat ou sur chant ?
Toujours sur chant, jamais à plat. Le verre est très résistant sur sa tranche et très fragile posé à l’horizontale, où il fléchit et casse sous les vibrations. C’est pourquoi l’aménagement s’organise autour d’un chevalet incliné qui maintient les plaques debout.
Qu’est-ce qu’un chevalet à vitrage (rack en A) ?
C’est un support incliné, souvent en forme de « A » (deux pans dos à dos), qui maintient les plaques quasi verticales avec le poids reposant sur le chant. Il peut être intérieur (verre protégé) ou extérieur (grandes plaques). Il doit impérativement être fixé au plancher du fourgon, jamais simplement posé.
Comment arrimer une plaque de verre en sécurité ?
Plaque sur chant contre le rack, sanglée en travers avec un protège-angle sous la sangle, et tension dosée au cliquet. La norme NF EN 12195-1 impose que l’arrimage résiste à 0,8 fois le poids de la charge vers l’avant et 0,5 fois vers l’arrière et les côtés. On tend fermement sans surcontraindre : une sangle trop serrée peut fendre le verre.
Quelle sangle choisir pour transporter du vitrage ?
Une sangle à cliquet permet une tension précise et progressive, idéale pour ne pas écraser le verre. Une sangle d’arrimage classique (résistance 800 kg, certifiée TÜV) convient pour plaquer la charge contre le rack. Dans les deux cas, glissez un protège-angle sous la sangle au contact des arêtes.
Peut-on aménager n’importe quel fourgon pour le verre ?
Oui, à condition de fixer solidement le rack au plancher et de laisser un accès de chargement dégagé. Un fourgon compact (Trafic, Expert) convient pour des plaques courantes ; les grandes surfaces vitrées demandent un grand volume ou un porte-verre extérieur. Attention aux saillies extérieures, contrôlées au contrôle technique.
Un rack ou un porte-verre modifie-t-il le contrôle technique ?
Un aménagement intérieur correctement fixé ne pose pas de problème. En revanche, un porte-verre extérieur crée une saillie qui doit rester conforme (pas d’angle vif dangereux) ; et depuis 2026, le contrôle technique des VUL est plus strict sur les défaillances graves. Un rack bricolé ou une charge mal maîtrisée sont à éviter.
Sources
- INRS – Guide de sécurité, tome B : Miroitier-vitrier (risques de coupure, manutention du verre, prévention TMS), portail documentaire INRS, consulté le 24 août 2026.
- AFNOR – NF EN 12195-1 : Immobilisation des charges à bord des véhicules routiers — calcul des forces d’arrimage (0,8 Fg avant / 0,5 Fg arrière et latéral).
- Geotab – Contrôle technique 2026 : ce qui change pour les véhicules utilitaires légers, 19 mai 2026.
- AMG-trans – Guide de la sécurité du chargement : la norme EN 12195-1 et les bonnes pratiques d’arrimage, consulté le 24 août 2026.
- Comptoir de l’Utilitaire – Fiches produits : sangle d’arrimage (5 m, 800 kg, TÜV), sangle à cliquet (3 m, 500 kg), étagères pour utilitaire, consulté le 24 août 2026.
